常規NIR物鏡參數表
|
Name |
Magnification倍率 |
N.A. |
W.D.(mm) |
Focus |
Depth of Field (μm) |
Resolution |
|
Length(mm) |
(μm) |
|||||
|
長距紅外物鏡 |
2x |
0.055 |
34.6 |
100 |
91 |
5 |
|
5x |
0.14 |
45 |
40 |
14 |
2 |
|
|
10x |
0.28 |
34 |
20 |
3.5 |
1 |
|
|

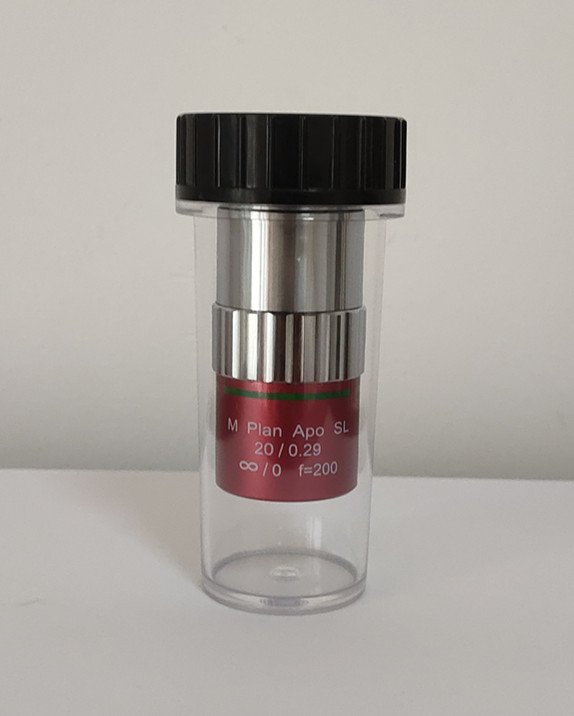

20x |
0.29 |
30.8 |
10 |
3.5 |
1 |
|
|
50x |
0.42 |
20.5 |
4 |
1.6 |
0.7 |

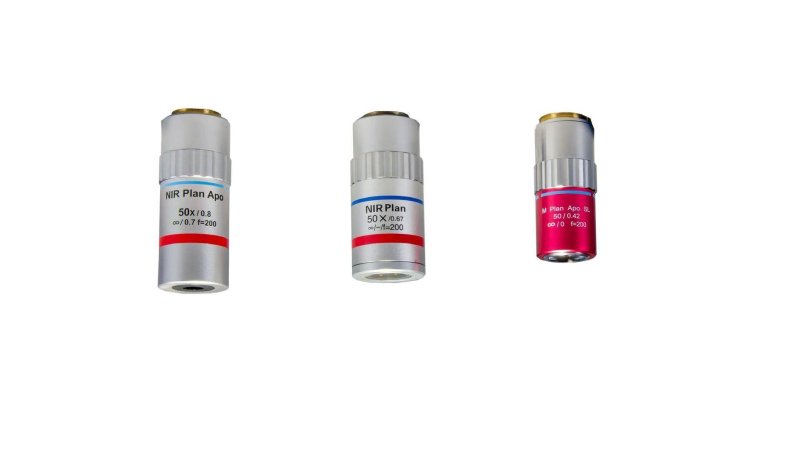

高數值孔徑 NA 和高分辨率 NIR APO 物鏡參數
|
名 稱 |
數值孔徑 |
有效工作距離 |
焦 距 |
分辨率 |
物理焦深 |
視野（mm）(φ24接眼) |
視野（mm）(1/2CCD) |
透過率 |
備注 |
|
NIR 20X物鏡 |
0.45 |
16.7 |
10 |
0.61 |
1.36 |
Φ1.2 |
0.24×0.32 |
450nm~700nm>70%，770nm~790nm>90% |
消色波長780nm |
|
近紅外平場復消色差 50X物鏡 |
0.67 |
10 |
4 |
0.7 |
1.6 |
Φ0.48 |
|
450nm~700nm>70%，770nm~790nm>90% |
消色波長780nm |
|
近紅外平場復消色差 50X物鏡 |
0.8 |
3.34 |
4 |
0.34 |
0.43 |
Φ0.48 |
0.10×0.13 |
450nm~700nm>70%，770nm~790nm>90% |
消色波長780nm |
特點
長工作距離NIR 物鏡 (試用波長532-1064nm)
采用新方法實現了工作距離和光學性能的最佳組合——避免了競爭對手使用的過時技術。
物鏡更大更長使設計更容易（95mm 齊焦長度）。
無限遠校正系統，需要二級（或管狀）透鏡。
所有規定的放大倍率均基于 FT200mm的管鏡焦距。
適用于Mitutoyo, Sigma 部件，并可直接放置在當前使用 Mitutoyo ,Sigma物鏡的系統中, 或者定制光學組件中
