特點

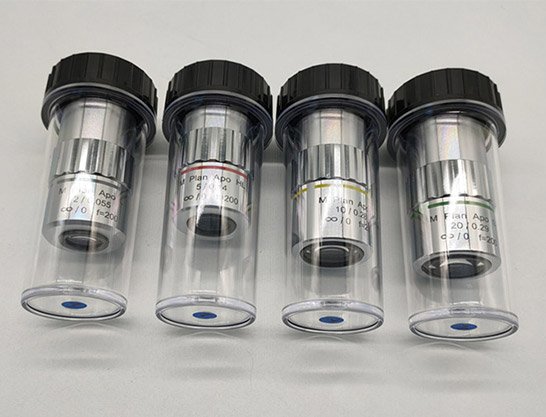

長工作距離95mm物鏡 ,卓越標準,享譽世界。
采用新方法實現了工作距離和光學性能的最佳組合——避免了競爭對手使用的過時技術。
物鏡更大更長使設計更容易(95mm 齊焦長度)。
無限遠校正系統,需要二級(或管狀)透鏡。
所有規定的放大倍率均基于 FT200mm的管鏡焦距。
適用于所有 Mitutoyo 部件,并可直接放置在當前使用 Mitutoyo 物鏡的系統中
承接非標定制高端物鏡的開發
光學參數
名 稱 |
物鏡 |
目鏡(WF 10 / 24) |
||||||
數值孔徑N.A. |
有效工作距離W.D.(mm) |
焦 距f′(mm) |
分辨率R(μm) |
物理焦深±Δp(μm) |
總放大率 |
物方視場(mm) |
焦點深度±Δ(μm) |
|
95MM特長工作距離2X明場物鏡 |
0.055 |
34.6 |
100 |
5 |
91 |
20X |
Φ12 |
221 |
95MM特長工作距離3.5X明場物鏡 |
0.1 |
40.93 |
57.1 |
2.75 |
27.5 |
35X |
Φ6.86 |
68.3 |
95MM特長工作距離5X明場物鏡 |
0.13 |
44.5 |
40 |
2 |
16.3 |
50X |
Φ4.8 |
38.3 |
95MM長工作距離10X明場物鏡 |
0.28 |
34 |
20 |
1 |
3.5 |
100X |
Φ2.4 |
8.6 |
95MM特長工作距離20X明場物鏡 |
0.29 |
31 |
10 |
1 |
3.3 |
200X |
Φ1.2 |
5.8 |

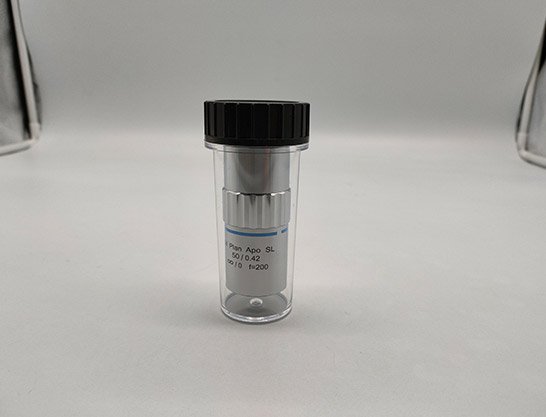

95MM特長工作距離50X明場物鏡 |
0.42 |
20.1 |
4 |
0.7 |
1.6 |
500X |
Φ0.48 |
2.3 |
